BBOX یا مستطیل مرزی، کوچک‌ترین مستطیلی است که تمام عوارض جغرافیایی را در خود جای می‌دهد و با استفاده از مختصات حداقل و حداکثر طول و عرض جغرافیایی تعیین می‌شود. ابزار Layer BBOX به کاربر این امکان را می‌دهد که مختصات حداقل و حداکثر محدوده‌ای که تمام عوارض یک لایه را در بر می‌گیرد، استخراج کند.
کاربردها:
- هنگامی که داده‌های جغرافیایی بسیار زیاد و پراکنده باشند، ابزار Layer BBOX می‌تواند به طور خودکار مختصات حداقل و حداکثر لایه را محاسبه کرده و به کاربر کمک کند تا دقیقاً محدوده‌ای را که برای نمایش یا تحلیل نیاز دارد، مشخص کند.
- در صورت نیاز به برش داده‌ها یا نمایش مناطق خاص، ابزار Layer BBOX می‌تواند مختصات دقیق محدوده جغرافیایی را برای کارهای بعدی استخراج کند.
فرض کنید فردی در حال کار با نقشه پوشش شبکه موبایل است و داده‌هایی از ایستگاه‌های آنتن موبایل دارد. با استفاده از ابزار Layer BBOX، او می‌تواند مختصات دقیق Bounding Box ایستگاه‌ها را استخراج کرده و محدوده جغرافیایی‌ای که تمام ایستگاه‌ها در آن قرار دارند را مشخص کند. این اطلاعات سپس برای تحلیل‌های بعدی، مانند محدود کردن نمایش آنتن‌ها یا برش داده‌ها برای نواحی خاص، استفاده می‌شود.

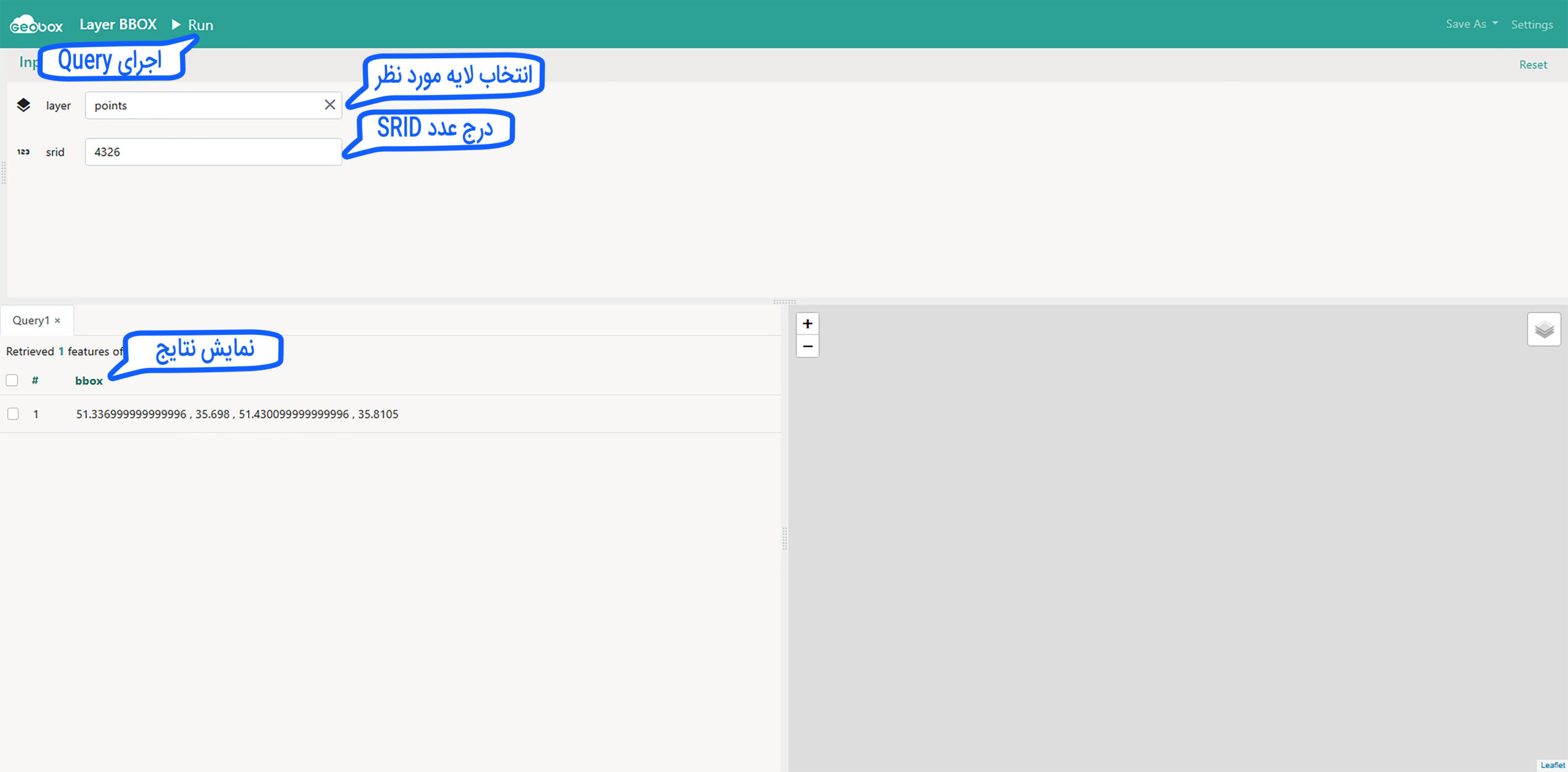

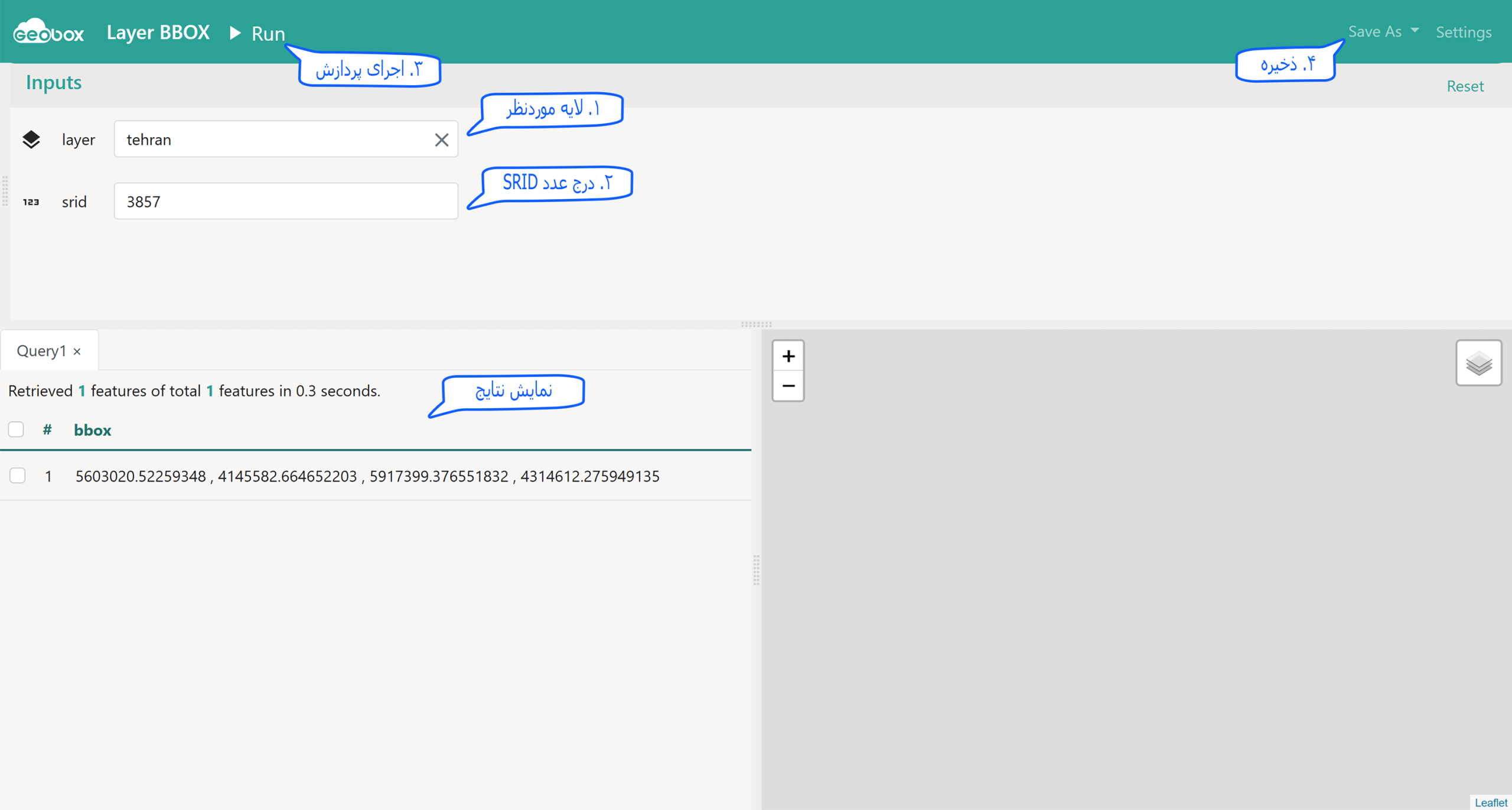

برای اجرای این ابزار، ابتدا مطابق با تصویر بالا، از کمبوباکس layer، لایه خطی مورد نظر را انتخاب کرده و از فیلد srid مقدار SRID را وارد می‌کنیم. با کلیک بر روی دکمه Run، مختصات مربوط به محدوده مذکور در جدول اطلاعات توصیفی، در ستون bbox درج می‌شود.
نکته1: SRID (Spatial Reference Identifier) شناسه‌ای است که به یک سیستم مختصات جغرافیایی یا هندسی اشاره می‌کند. این شناسه نقش مهمی در پردازش داده‌های مکانی دارد، زیرا هر منبع داده ممکن است از سیستم مختصات متفاوتی استفاده کند. اگر SRID مشخص نباشد، تبدیل داده‌ها به یکدیگر پیچیده می‌شود و ممکن است نتایج غلطی به دست آید. استفاده از SRID به تطبیق داده‌ها در سیستم‌های مختلف کمک کرده و صحت نتایج تحلیل‌های فضایی را تضمین می‌کند.
نکته2: از نمونه‌های رایج SRID می‌توان به موارد زیر اشاره کرد:
- SRID 4326: مربوط به سیستم مختصات WGS84 است که برای نقشه‌برداری و موقعیت‌یابی جغرافیایی جهانی استفاده می‌شود.
- SRID 3857: مختص سیستم مختصات Web Mercator است که برای نقشه‌های آنلاین مانند Google Maps و OpenStreetMap استفاده می‌شود.
