ابزار Linear Referencing موقعیت عوارض نقطهای را در امتداد یک عارضه خطی (مانند جاده یا رودخانه) بر اساس فاصله از یک نقطه مرجع محاسبه کرده و خروجی را به صورت یک عارضه نقطهای (مطابق با موقعیت محاسبه شده) نمایش میدهد.
مفهوم Linear Refrencing:
Linear Referencing یک تکنیک در GIS است که برای نمایش و تحلیل عوارض در طول خطوط (مانند جادهها یا رودخانهها) استفاده میشود.
در این روش، موقعیت عوارض به جای استفاده از مختصات جغرافیایی، با توجه به فاصله از یک نقطه مرجع یا نقاط کلیدی (مانند تقاطعها) شناسایی میشود. در Linear Referencing برخلاف مسافت اقلیدسی، تمامی انحرافات، پیچها و تغییرات جهت جادهها در نظر گرفته میشود، که دقت نتایج را افزایش میدهد.

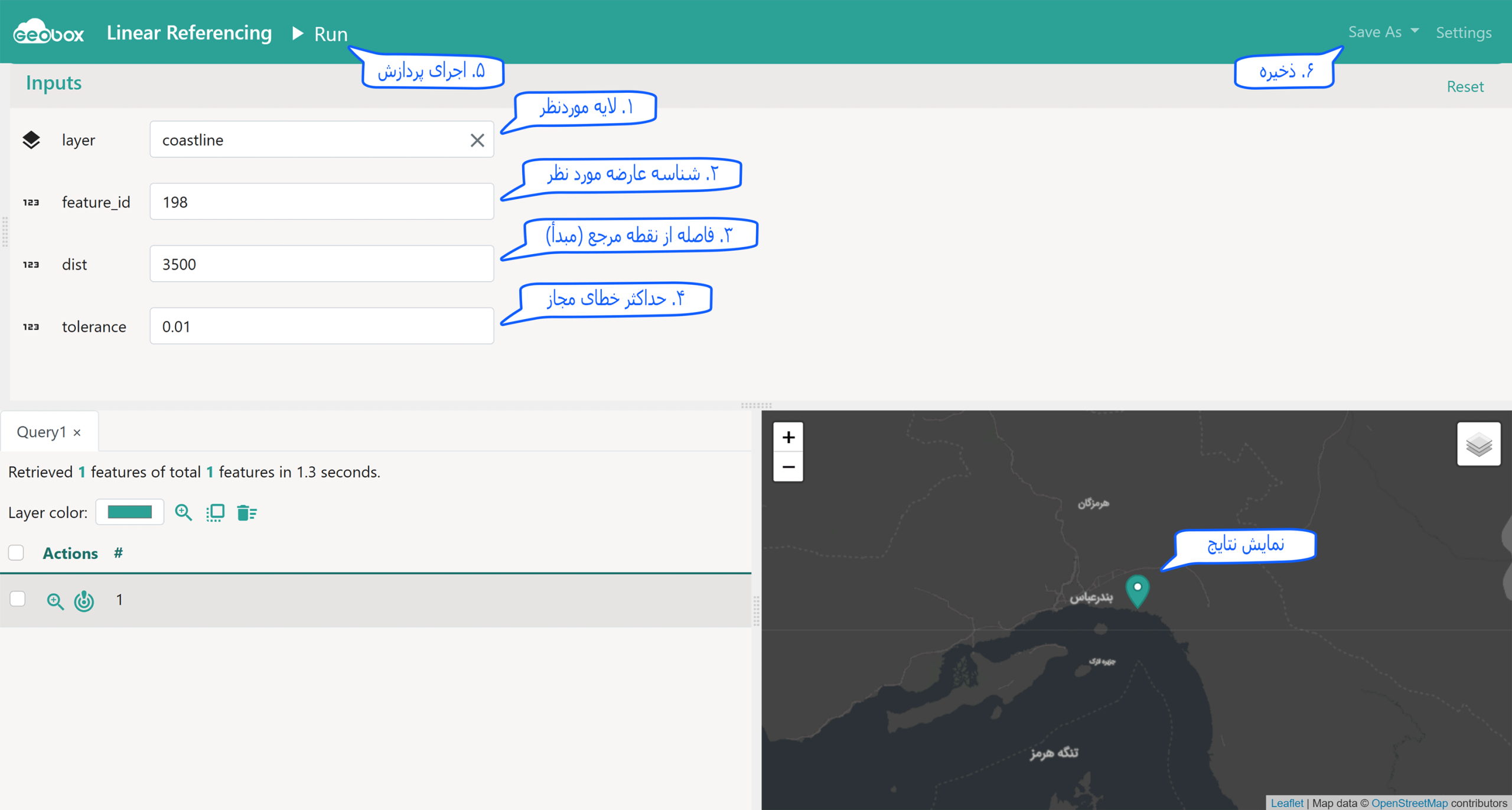

مراحل اجرا:
- از قسمت Layer، لایه خطی مرجع (مانند جاده یا رودخانه) را انتخاب کنید.
- در قسمت feature_id، شناسه عارضه خطی مورد نظر را وارد کنید.
- در قسمت dist، فاصله نقطه مورد نظر از نقطه مرجع (مبدأ) را وارد کنید.
- در قسمت tolerance، مقدار تلورانس (حداکثر خطای مجاز) را وارد کنید.
- روی دکمه Run کلیک کنید.
- برای ذخیره خروجی: Save as Layer ← Save As ← نام لایه جدید را وارد کنید.

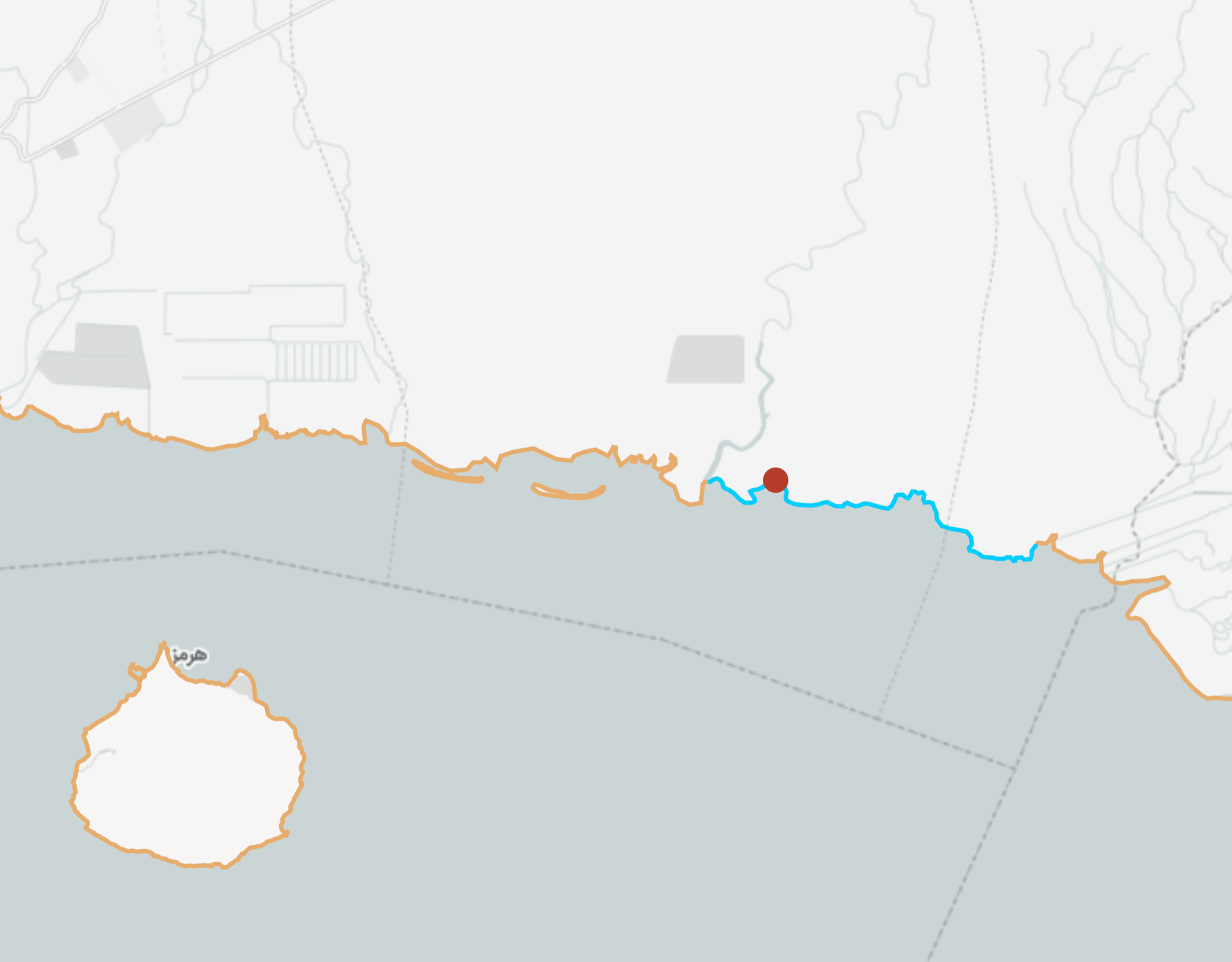

مثال کابردی:
- عنوان: ثبت موقعیت تودههای زباله در امتداد خط ساحلی برای پاکسازی هدفمند
- ورودی:
- layer: خط ساحلی جنوب ایران (خطوط نارنجی رنگ)
- feature_id: شناسه خط ساحلی ساحل (خط آبی رنگ) بندرعباس-شرق
- dist: فاصله ۳۵۰۰ متر از نقطه شروع
- tolerance: مقدار 0.01
- خروجی: عارضه نقطهای مشخصکننده موقعیت تجمع زباله (نقطه قرمز رنگ)
- هدف: راهنمایی تیمهای پاکسازی برای یافتن سریع نقاط آلوده و ثبت موقعیت آنها در سیستم مدیریت پایدار سواحل و امکان ردیابی تغییرات الگوی تجمع زباله در طول زمان
نکته: پارامتر tolerance حداکثر انحراف مجاز نقطه از مسیر خطی را تعیین میکند. اگر فاصله نقطه تا خط کمتر از این مقدار باشد، نقطه به نزدیکترین موقعیت روی خط Snap میشود.
