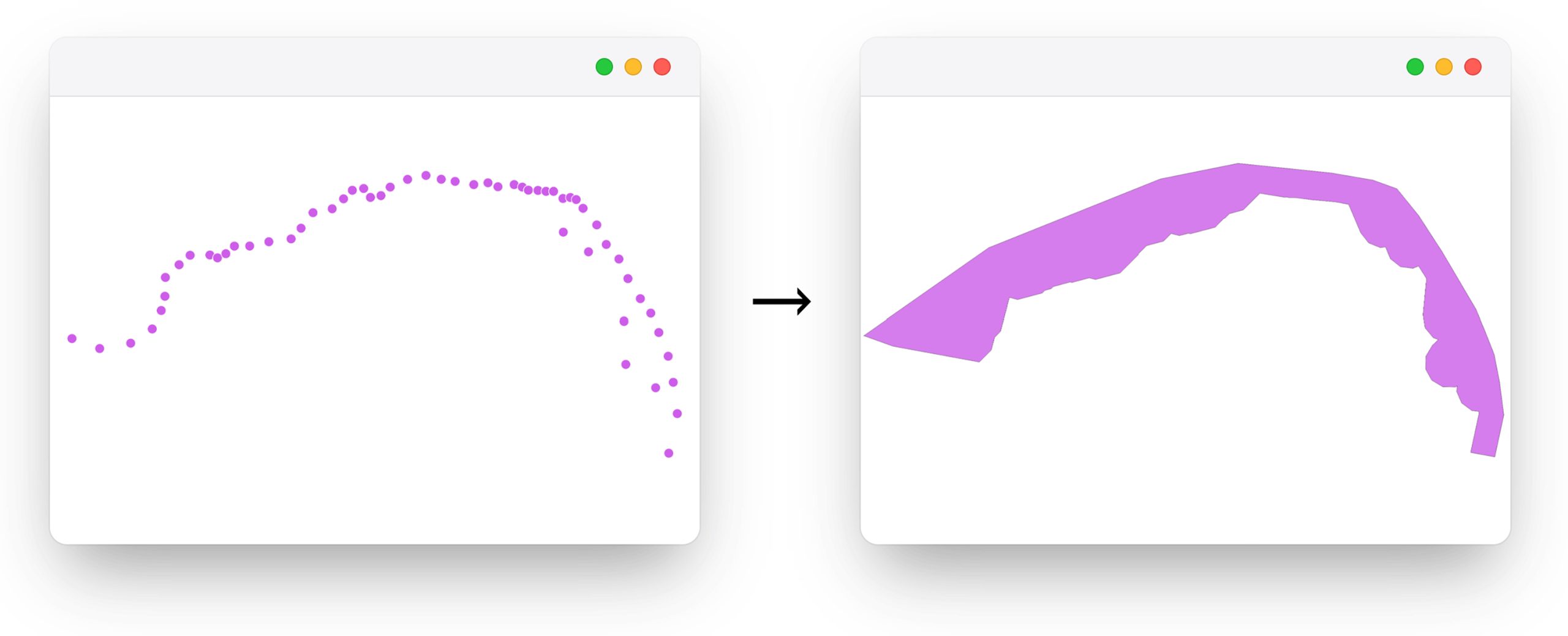

ابزار Concave Hull یک چندضلعی مقعر (پوسته مقعر) اطراف عوارض یک لایه برداری را رسم میکند. خروجی این ابزار یک لایه چندضلعی است که تمامی عوارض لایه ورودی را درون خود جای میدهد.
کاربردها:
- تعیین محدوده تحت پوشش
- تحلیل تراکم
- بررسی همپوشانی (Overlap) و برخورد (Collision)
- سادهسازی هندسه و بهینهسازی
- خوشهبندی

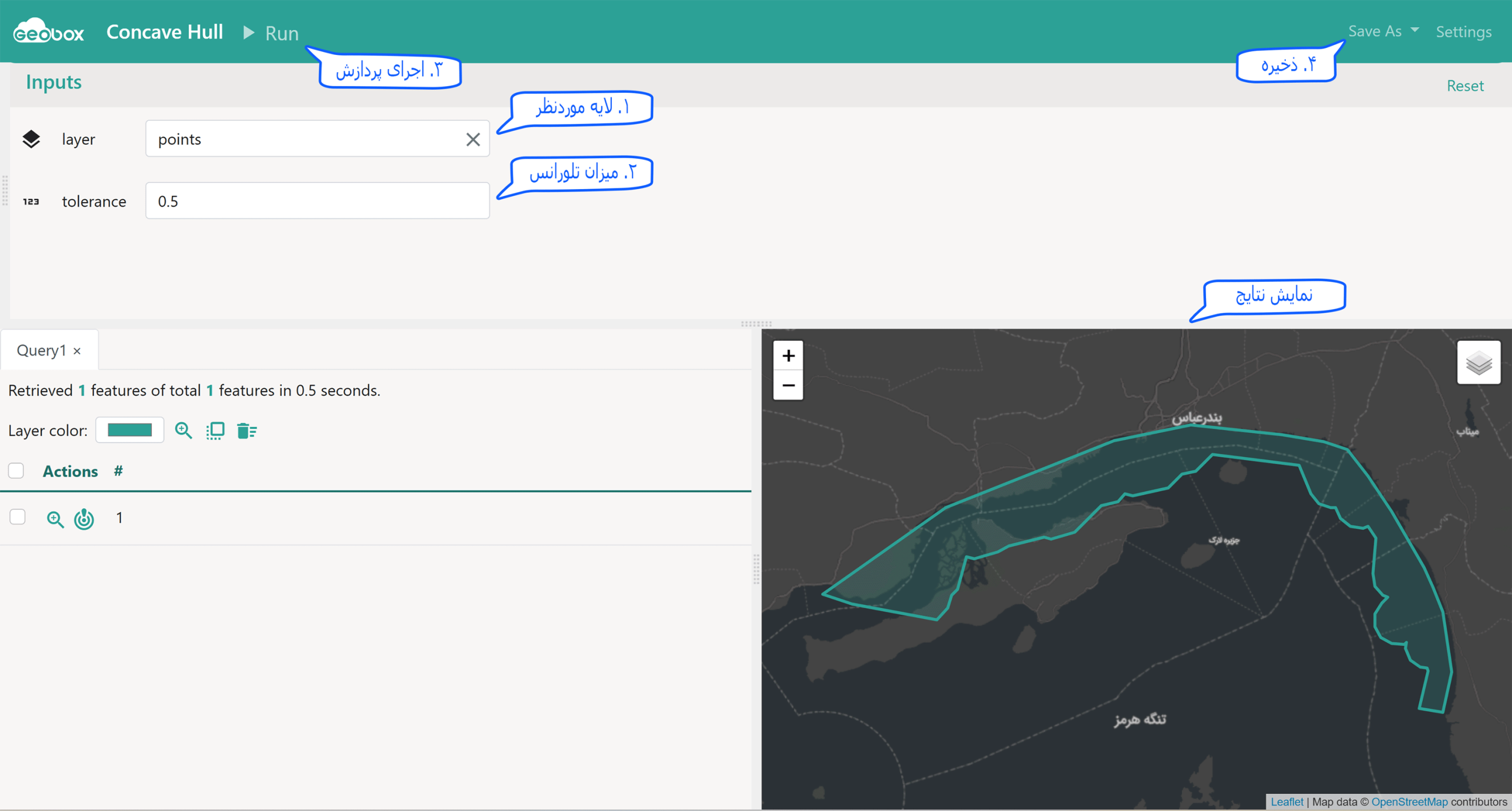

مراحل اجرا:
- از قسمت Layer، لایه مورد نظر را انتخاب کنید.
- از قسمت Tolerance مقدار تلرانس را وارد کنید.
- روی دکمه Run کلیک کنید.
- برای ذخیره خروجی: Save as Layer ← Save As ← نام لایه جدید را وارد کنید.

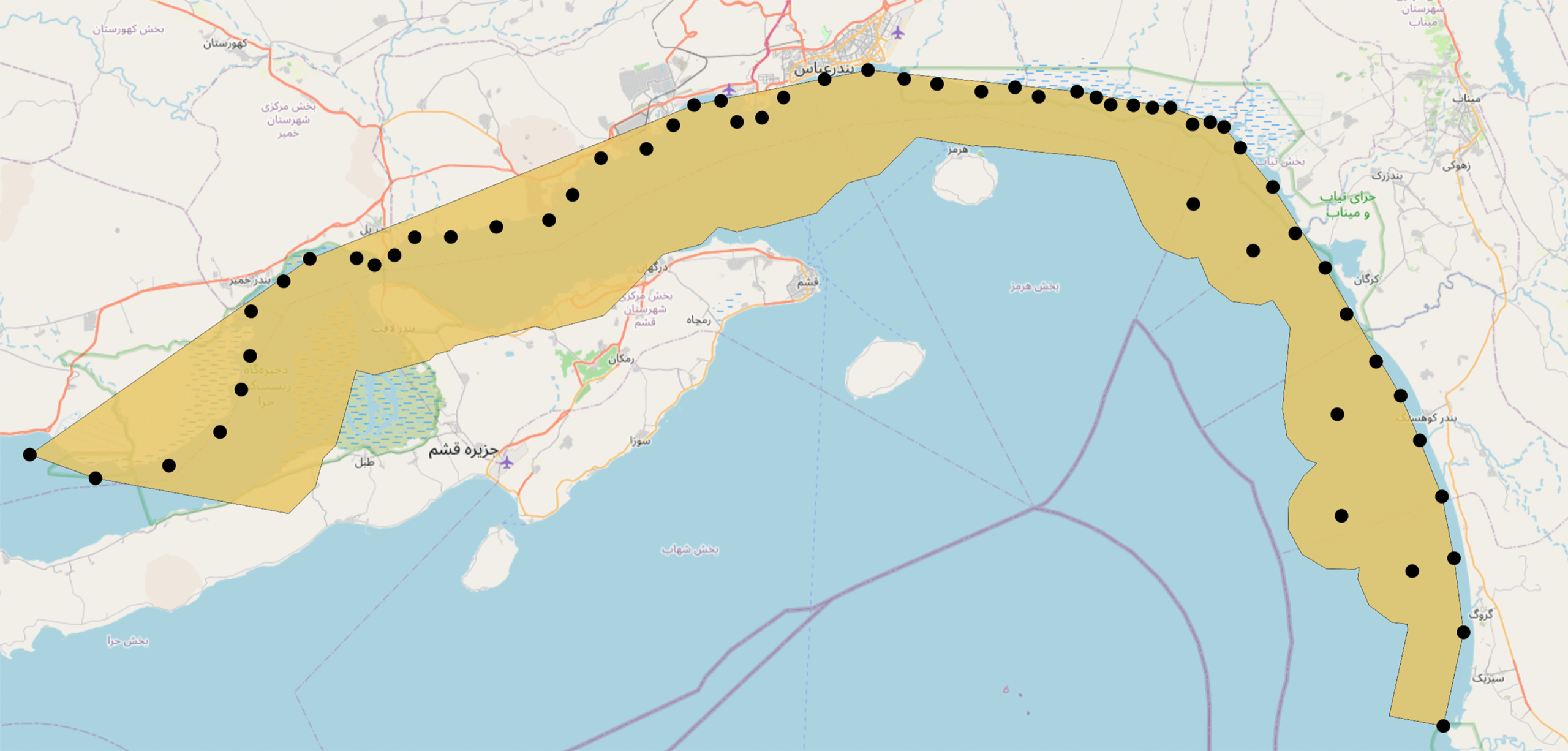

مثال کاربردی:
تخمین محدوده یک بندر غیررسمی با استفاده از نقاط GPS شناورها
- ورودی:
- layer: نقاط موقعیت GPS شناورهای لنگر انداخته در یک بندر کوچک و غیررسمی (لایه نقطهای سیاه رنگ)
- خروجی: یک پلیگون مقعر (Concave Hull) که محدوده تقریبی بندر را نشان میدهد (پلیگون نارنجی رنگ)
- هدف: تخمین مرز بندر در نبود نقشه رسمی، برای محاسبه مساحت یا بررسی تداخل با سایر مناطق
نکته ۱: پارامتر Tolerance میزان چسبندگی پوسته مقعر به عوارض را تعیین میکند.
- مقدار کم ⟵ جزئیات زیاد (احتمال ایجاد حفره یا چندتکه شدن)
- مقدار زیاد ⟵ پوسته سادهتر، نزدیک به Convex Hull
نکته ۲: تفاوت Convex Hull با Cncave Hull
- ظاهر هندسی:
- Convex Hull: یک چندضلعی برآمده و صاف است (مانند یک کش دور یک دسته میخ).
- Concave Hull: یک چندضلعی دارای فرورفتگی و انحنا است (مانند یک نایلون جمعشونده دور آن دسته میخ).
- دقت در نمایش دادهها:
- Convex Hull: تقریب ساده و کلی از محدوده عوارض را نشان میدهد.
- Concave Hull: جزئیات دقیقتر و نزدیکتر به شکل واقعی عوارض را نمایش میدهد.
- یکتایی خروجی:
- Convex Hull: برای یک مجموعه داده مشخص، فقط یک خروجی یکتا و قابل پیشبینی وجود دارد.
- Concave Hull: بسته به تنظیمات (مثل پارامتر طول ضلع)، ممکن است خروجیهای متفاوت و متنوعی تولید شود.
