ابزار Feature BBOX برای هر عارضه لایه، کوچکترین مستطیل محیطی (Bounding Box) را محاسبه کرده و مختصات آن (حداقل و حداکثر x و y) را در ستون bbox به جدول ویژگیها اضافه میکند.
مفهوم BBOX
مستطیل مرزی (Bounding Box) که معمولاً با علامت اختصاری bbox شناخته میشود، ناحیهای است که با دو طول جغرافیایی و دو عرض جغرافیایی تعریف میگردد.این ناحیه معمولاً از فرمت استاندارد زیر پیروی میکند:
bbox = left, bottom, right, top
(به ترتیب: غرب، جنوب، شرق، شمال).
کاربردها:
- Spatial Index
- Pre-filtering

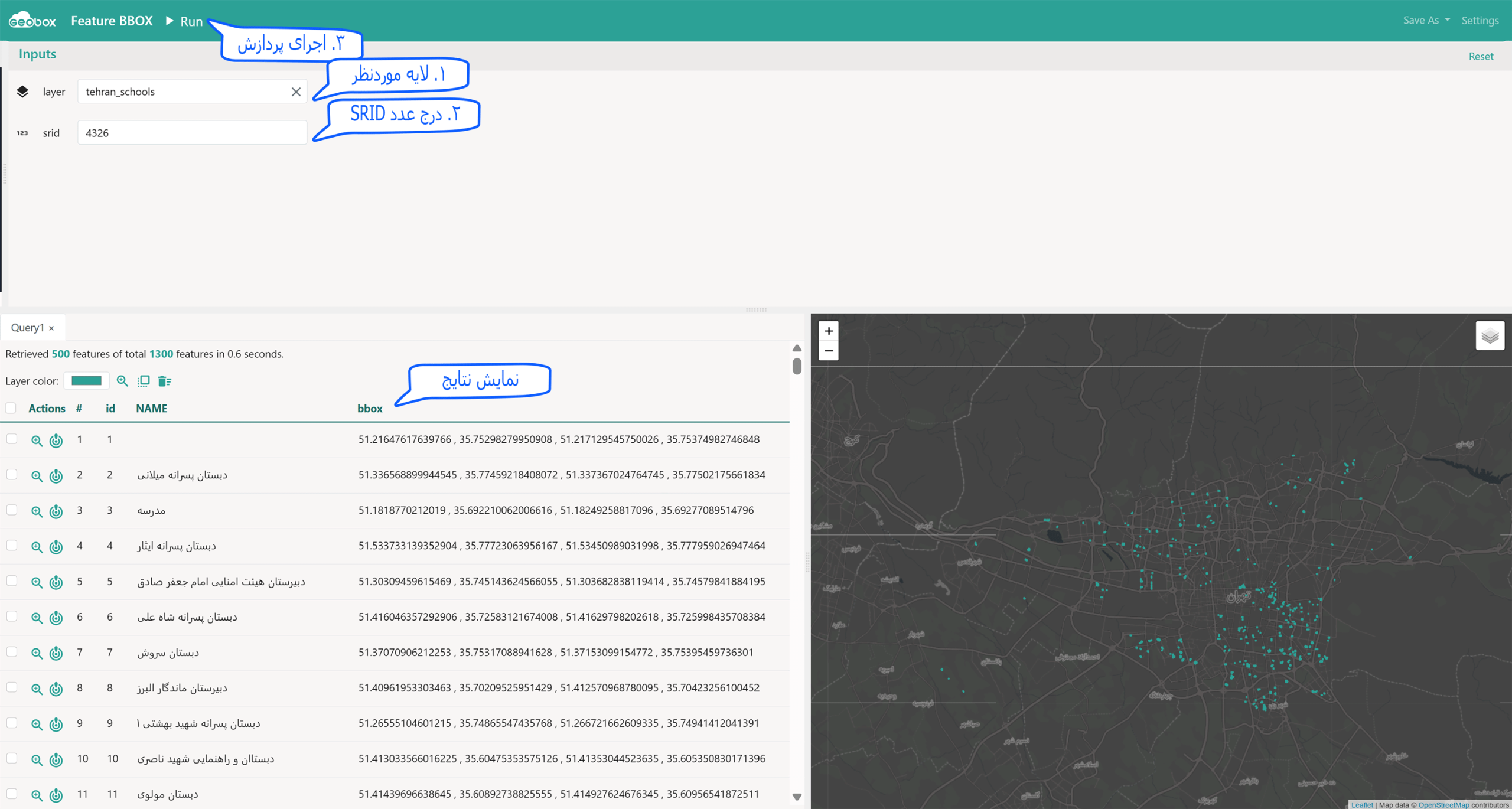

مراحل اجرا:
- از قسمت Layer، لایه مورد نظر را انتخاب کنید.
- روی دکمه Run کلیک کنید.
- برای ذخیره خروجی: Save as Layer ← Save As ← نام لایه جدید را وارد کنید.
مثال کاربردی:
- عنوان: محاسبه BBOX مدارس منطقه ۸ تهران برای تحلیل پراکندگی فضایی
- ورودی:
- layer: ساختمانهای منطقه ۸ تهران
- srid: عدد srid
- خروجی: مختصات xmin, ymin, xmax, ymax (محدوده مستطیلی اطراف هر نقطه مدرسه) برای هریک از مدارس مدرسه
- هدف: شناسایی مدارس با محدوده پراکندگی مشابه (بر اساس ابعاد BBOX) و دستهبندی آنها برای تحلیل توزیع فضایی و برنامهریزی احداث مدارس جدید در مناطق بدون پوشش.
نکته ۱: SRID یا Spatial Reference Identifier شناسه مربوط به سیستم مختصات جغرافیایی است و برای تطبیق دادهها در سیستمهای مختصات مختلف به کار میرود.
نکته ۲: SRIDهای رایج:
- 4326: سیستم مختصات WGS84
- 3857: سیستم مختصات Web Mercator
