ابزار Snap to Grid مختصات هندسی عوارض را به نزدیکترین نقطه روی یک شبکه منظم (با اندازه سلول مشخص) گرد کرده و یک لایه جدید با هندسههای همراستا با شبکه خروجی میدهد.
کاربردها:
- پاکسازی و کنترل کیفیت داده
- بهبود کارایی و کاهش حجم داده
- تصحیح موقعیتها و کاهش اختلافات هندسی کوچک

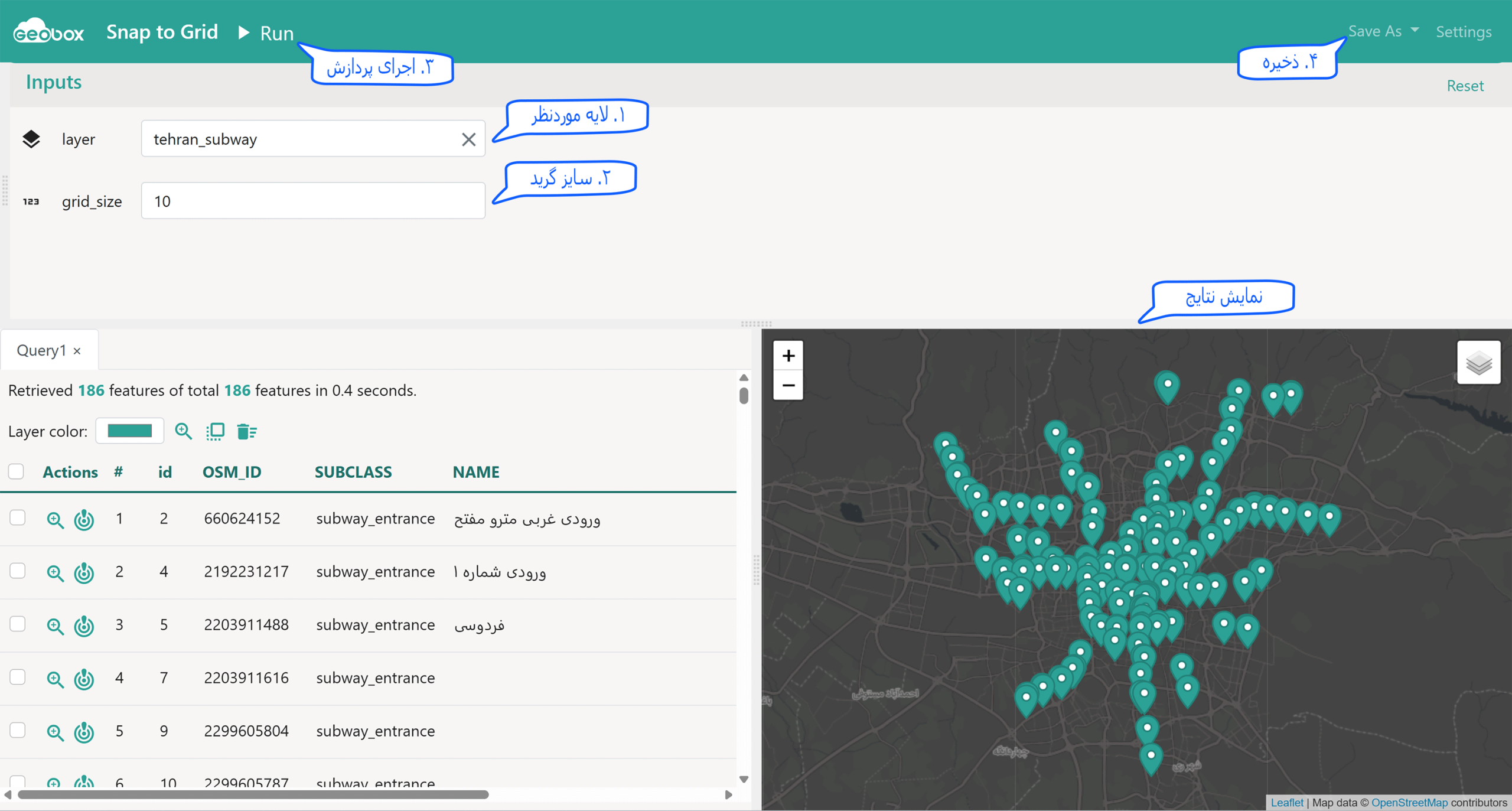

مراحل اجرا:
- از قسمت Layer، لایه مورد نظر را انتخاب کنید
- در فیلد grid_size، اندازه گرید مورد نظر را وارد کنید
- روی دکمه Run کلیک کنید
- برای ذخیره خروجی: Save as Layer ← Save As ← نام لایه جدید را وارد کنید
مثال کاربردی:
- عنوان: رفع اختلافات جزئی موقعیتیابی در نقشههای شهری برای طراحی شبکه حملونقل
- ورودی:
- layer: ایستگاههای مترو و اتوبوس تهران
- grid_size: مقدار 10
- خروجی: ایستگاههای مترو و اتوبوس همراستا شده با شبکه
- هدف: رفع اختلافات جزئی موقعیتی در ایستگاههای مترو و اتوبوس برای محاسبه دقیقتر فاصله پیاده تا ایستگاه و اولویتبندی احداث ایستگاههای جدید.
نکته ۱: انتخاب اندازه شبکه باید متناسب با دقت مورد نظر باشد. شبکه بزرگتر = دقت کمتر (از دست رفتن جزئیات)
نکته ۲: این ابزار بیشتر روی نقاط استفاده میشود، اما برای خطوط و چندضلعیها نیز قابل اعمال است (برای همراستا کردن نقاط انتهایی یا رئوس).
