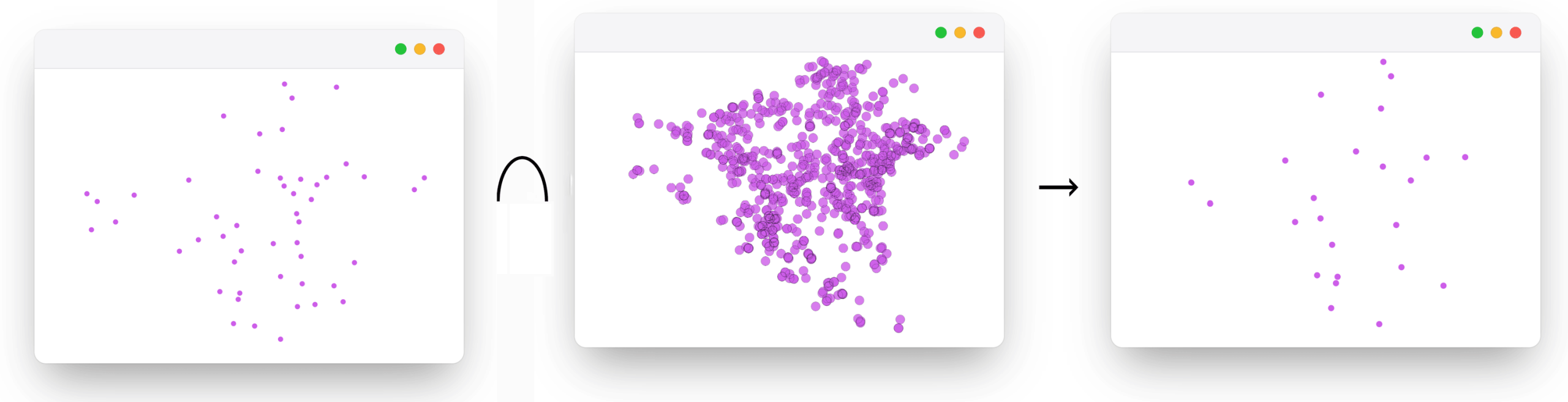

ابزار Intersection اشتراک هندسی دو لایه برداری (نقطه، خط یا چندضلعی) را محاسبه کرده و بخشهای همپوشان (یا محل تقاطع) آنها را به عنوان یک لایه جدید خروجی میدهد. به جدول ویژگیهای خروجی، ستونهای مربوط به هر دو لایه ورودی اضافه میشود.

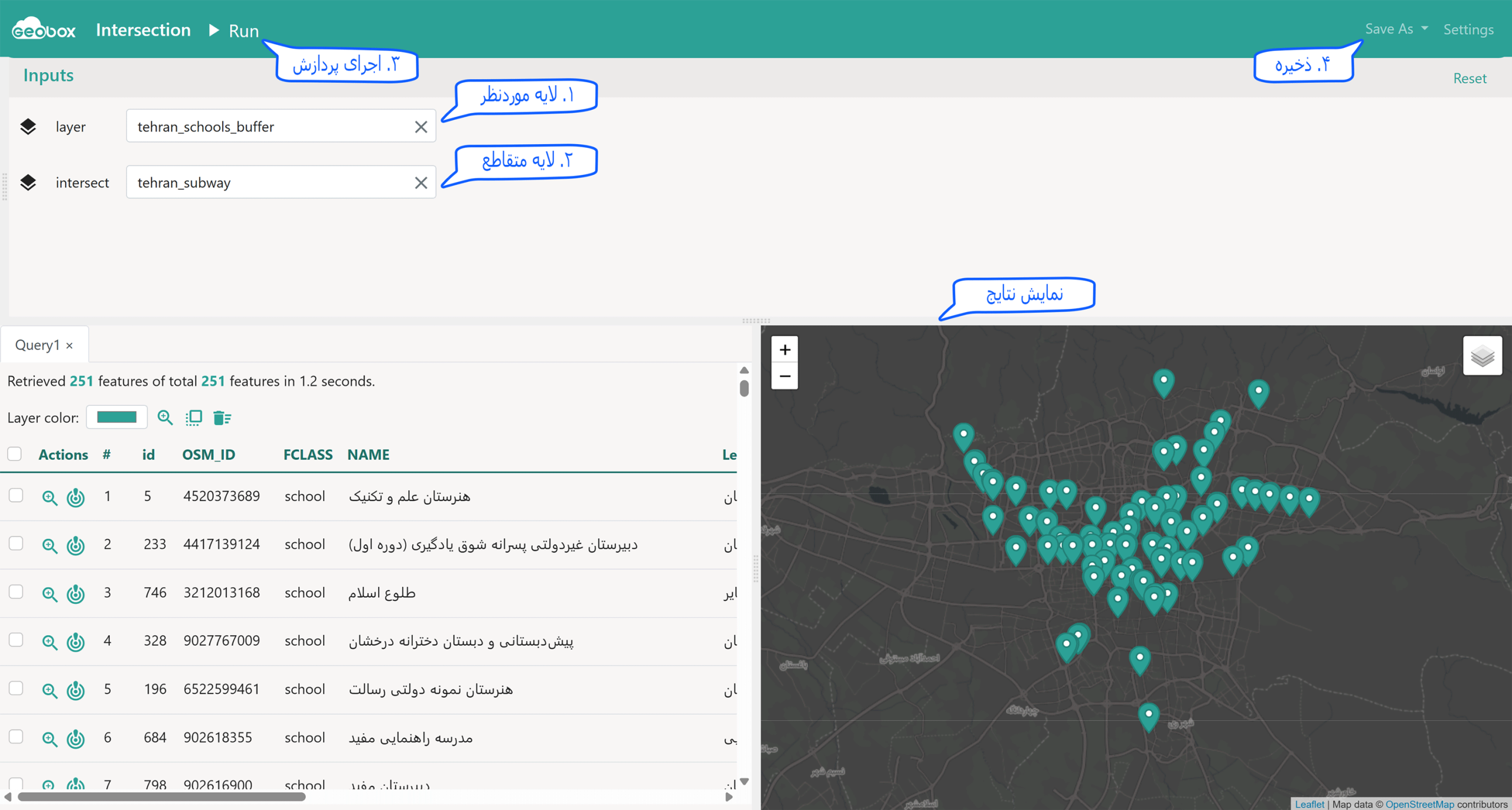

مراحل اجرا:
- از قسمت Layer، لایه اول را انتخاب کنید.
- از قسمت Intersect، لایه دوم (لایه متقاطع) را انتخاب کنید.
- روی دکمه Run کلیک کنید.
- برای ذخیره خروجی: Save as Layer ← Save As ← نام لایه جدید را وارد کنید.
مثال کاربردی:

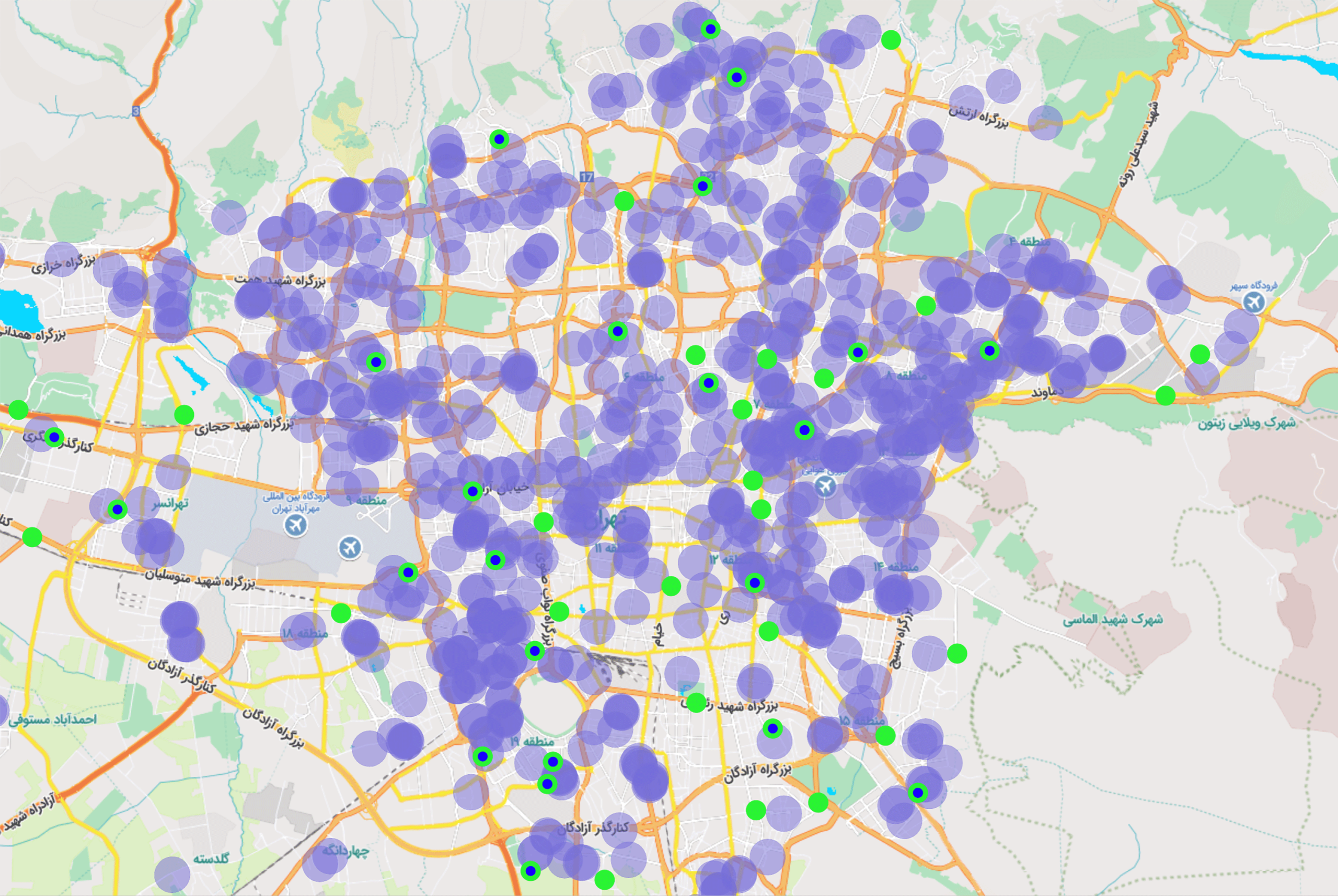

- عنوان: شناسایی ایستگاههای متروی واقع در شعاع ۵۰۰ متری مدارس
- ورودی:
- layer: بافر ۵۰۰ متری ایجاد شده اطراف مدارس (پلیگونهای بنفش رنگ)
- intersect: ایستگاههای مترو (نقاط سبز رنگ)
- خروجی: نقاط ایستگاههای مترویی که داخل بافر ۵۰۰ (نقاط سرمهای رنگ) متری مدارس قرار دارند
- هدف: شناسایی مدارسی که دسترسی آسان به مترو دارند برای اولویتبندی حملونقل دانشآموزی
نکته: خروجی تقاطع بر اساس نوع هندسه:
- چندضلعی با چندضلعی ← چندضلعی
- خط با خط ← نقطه
- نقطه با چندضلعی ← نقطه
- خط با چندضلعی ← خط
- چندضلعی با چندضلعی ← چندضلعی
