وارد کردن لایه Hillshade
یکی از نقشه‌هایی که می‌توان از روی لایه‌های ارتفاعی Terrain تهیه کرد نقشه Hillshade یا همان نقشه سایه روشن است. این نقشه با فرض چگونگی قرارگیری ناهمواری‌ها در معرض تابش نور خورشید تهیه می‌شود.
جهت اضافه کردن لایه Hillshade به ژئوباکس استودیو کافی است در نوار منوی ژئوباکس استودیو پس از کلیک بر روی Add Layer در پنجره نمایش داده شده لایه Terrain مدنظر انتخاب و نوع لایه Hillshade انتخاب شود.

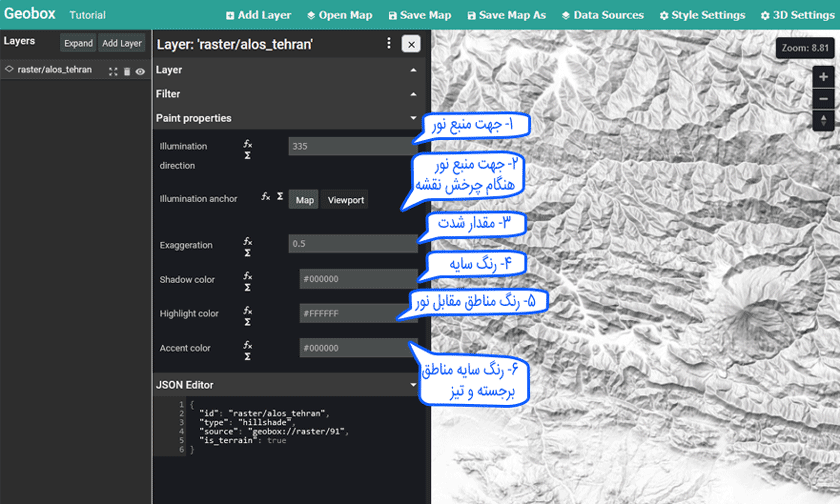

تنظیمات نمایش
با کلیک بر روی لایه در پنجره نمایش داده‌شده امکانات عمومی همه لایه‌های رستری در ژئوباکس استودیو مانند تنظیم محدوده بزرگنمایی نمایش لایه و غیره وجود دارد علاوه بر آن می‌توان از امکانات زیر استفاده کرد.
جهت منبع نور۱: با استفاده از این پارامتر می‌توان زاویه افقی منبع نور را بین 0 تا 360 تنظیم کرد.
جهت منبع نور هنگام چرخش نقشه2: هنگام چرخش نقشه زاویه منبع نور را می‌توان در راستای نقشه یا در راستای زاویه دید تنظیم کرد.
مقدار شدت3: مقدار شدت منبع نور را می‌توان با مقادیری بین صفر (کمترین مقدار) تا یک (بیشترین مقدار) تغییر داد.
رنگ سایه4: تنظیم رنگ مناطقی که در مقابل منبع نور نیستند.
رنگ مناطق مقابل نور5: تنظیم رنگ مناطقی که در مقابل منبع نور هستند.
رنگ مناطق برجسته6: تنظیم رنگ مناطقی که دارای تغییر ارتفاعی هستند.
