ایجاد عارضه جدید

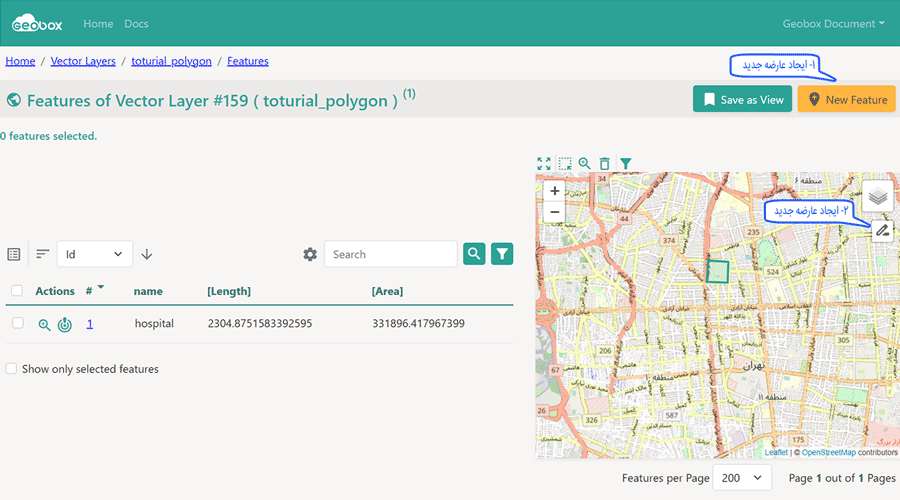

در صفحه مشاهده محتوای لایههای برداری، با استفاده از New Feature1 یا Create Feature2 میتوان عارضه جدید ایجاد کرد. با استفاده از New Feature همزمان با ترسیم عوارض اطلاعات توصیفی عوارض نیز وارد میشود، اما اگر از Create Feature جهت ایجاد عارضه استفاده کنیم ابتدا هندسه عوارض ترسیم میشود و پس از ذخیره عوارض ترسیمشده میتوان در جدول اطلاعات توصیفی مقدار فیلدهای توصیفی هر عارضه را وارد کرد.

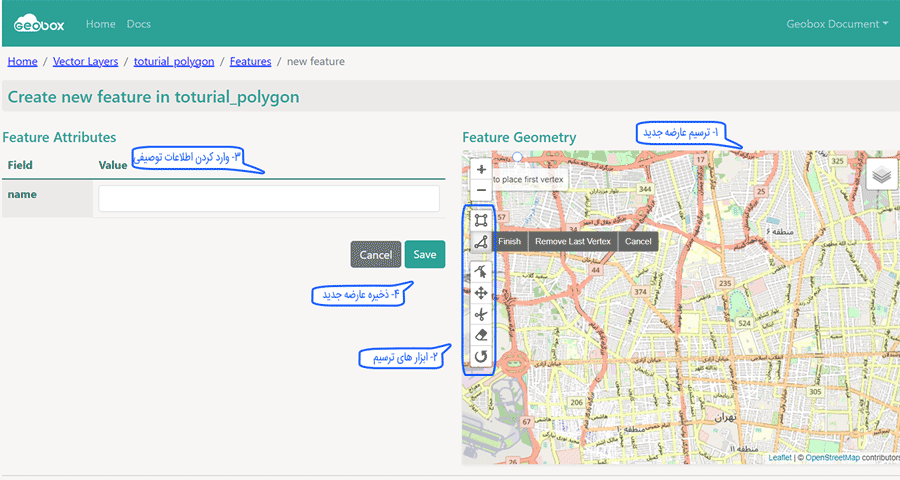

New Feature
با کلیک بر روی دکمه New Feature صفحه زیر نمایش داده میشود که در آن با توجه به نوع هندسه (نقطهای، خطی، سطحی) لایه برداری ابزارهایی2 جهت ترسیم عارضه قرار دارد. پس از ترسیم عارضه اطلاعات توصیفی3 عارضه نوشته میشود و با کلیک بر روی دکمه Save4 عارضه در لایه برداری ذخیره میشود.

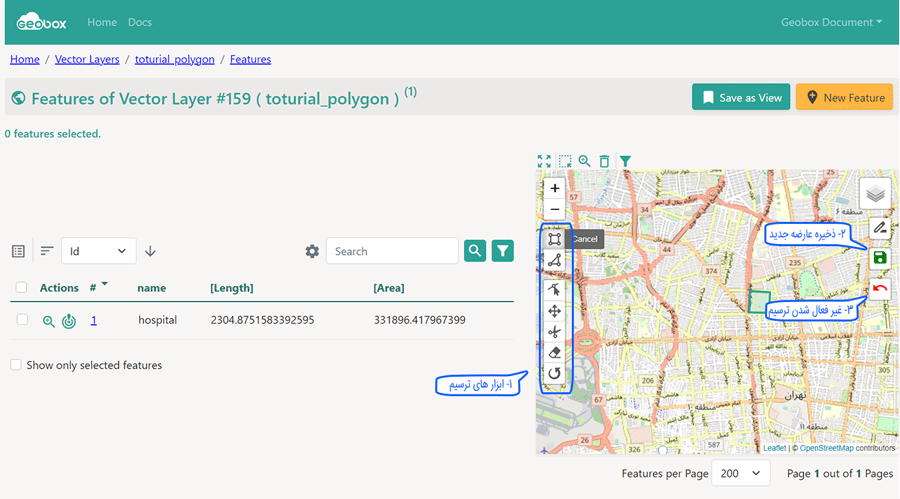

Create Feature
با کلیک بر روی Create Feature ابزارهای ترسیم1 با توجه به نوع هندسه لایه برداری ظاهر میشوند که با استفاده از آنها عارضه ترسیم میشود و با کلیک بر روی آیکون Save2 عارضه در لایه برداری ذخیره میشود. با کلیک بر روی Cancel Edits3 میتوان از حالت ترسیم را غیرفعال کرد.

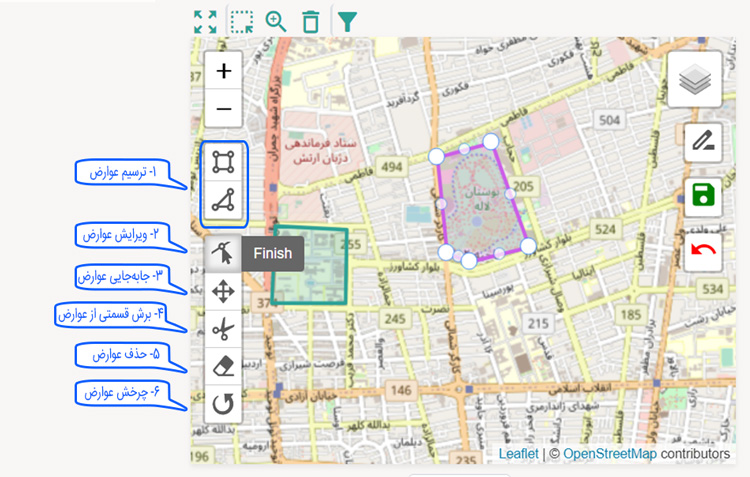

ابزارهای ترسیم و ویرایش مکانی
در ژئوباکس پورتال با توجه به نوع هندسه عوارض لایههای برداری ابزارهای جهت ترسیم و ویرایش عوارض ترسیمشده قرار دارد:
Draw Rectangle1: ترسیم عوارض سطحی به شکل مستطیل
Draw Polygon1: ترسیم عوارض سطحی به شکل چندضلعی
Draw Marker1: ترسیم عوارض نقطهای
Draw Polyline1: ترسیم عوارض خطی
Edit Layers2: ویرایش عوارض ترسیمشده (خطی و سطحی)
Drag Layers3: جابهجایی عوارض
Cut Layers4: برش قسمتی از عوارض (عوارض سطحی)
Remove Layers5: حذف عوارض
Rotate Layers6: چرخش عوارض (عوارض خطی و سطحی)
نکته 1: پس از کلیک بر روی هر یک از ابزارهای ترسیم ابزار جهت استفاده فعال می شود، که با کلیک بر روی دکمه Finish کنار ابزار غیرفعال میشود.
نکته 2: در این قسمت همه ابزارها معرفی شدهاند که با توجه به نوع هندسه لایه برداری، ابزارهای قابل استفاده متفاوت است.
